14.(1)2(1分)2(1分)(2)304.5(2分)(3)1695.5(2分)(4)666067(2分)【解析】本题考查伏安法测电流表内阻。(1)为准确测量电流表的内阻应得到电流表支路两端的电压,即电压表的示数,结合电流表的读数和欧姆定律算出对应值,故多次重复调节滑动变阻器和电阻箱直至标准电压表读数为2V,同时电流表指针指在2mA刻度处。(2)由闭合电路欧姆定律可知,电流表的内阻R,=-R=304.5(3)由题图乙可知,当选择开关接3时,表头与分压电阻R2串联,此时电压表量程为0-6V,则有U、=l(R4+R2)=6V,解得R2=1695.5g(4)选择开关接2时为欧姆挡,欧姆调零后,Rn=E=100接入待测电阻后,由题图丙知电流表读数为1.8mA,由r=E可得R2000R内+R392=66579

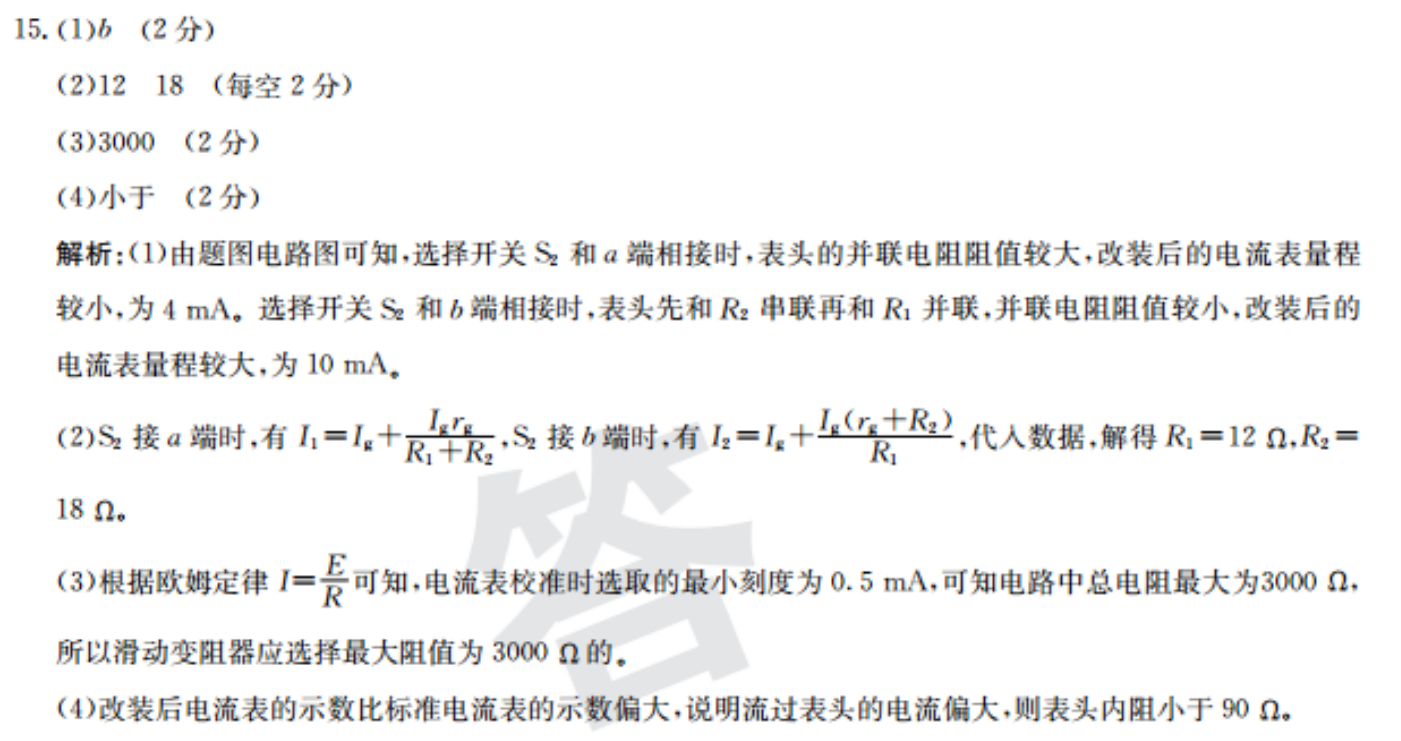

15.(1)b(2分)(2)1218(每空2分)(3)3000(2分)(4)小于(2分)解析:(1)由题图电路图可知,选择开关S和a端相接时,表头的并联电阻阻值较大,改装后的电流表量程较小,为4mA,选择开关S和b端相接时,表头先和R2串联再和R1并联,并联电阻阻值较小,改装后的电流表量程较大,为10mA(2)S2接a端时,有1=n+,s接b端时,有l2=l+Ie(retR,)代人数据,解得R1=120,R218Ω(3)根据欧姆定律=可知,电流表校准时选取的最小刻度为0.5mA,可知电路中总电阻最大为3000,所以滑动变阻器应选择最大阻值为3000的(4)改装后电流表的示数比标准电流表的示数偏大,说明流过表头的电流偏大,则表头内阻小于90。
