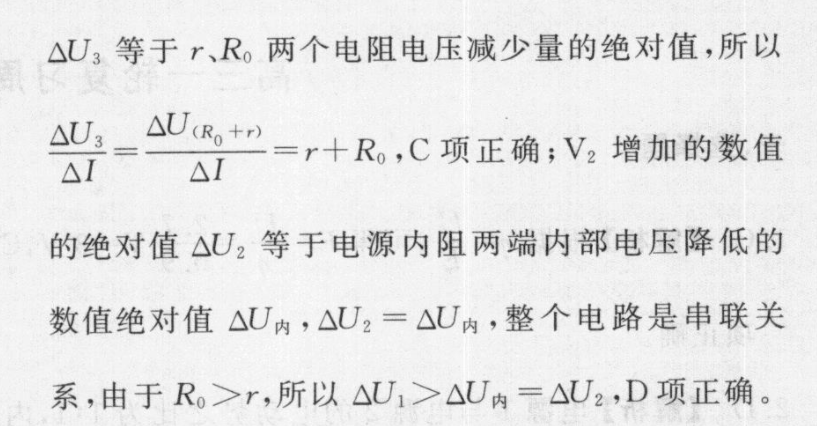

11.CD【解析】由题图可知，电源的内阻r、定值电阻R。、滑动变阻器R串联构成回路，电流表串在干路中，电压表V1与R。并联，V3与R并联，2测路端电压，当滑片P向上滑动时，R的阻值增大，整个电路的电阻变大，V3、V2示数增大，电流表示数减小，A、B项错误；电压表V3上电压的增加量的绝对值△U3等于r、R。两个电阻电压减少量的绝对值，所以AU,_△IaR。+p△I=r十R。,C项正确；V2增加的数值的绝对值△U2等于电源内阻两端内部电压降低的数值绝对值△U内，△U2=△U内，整个电路是串联关系，由于R>r,所以△U1>△U内=△U2,D项正确。

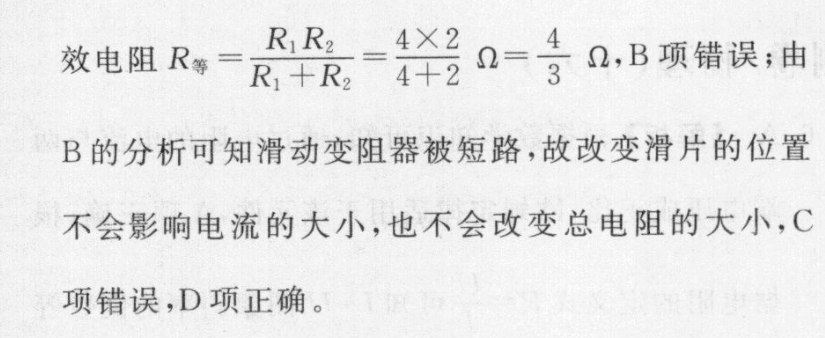

8.D【解析】由图可知，I1、I2两电流只能由a点流进电流表，因此电流表中的电流为3A,方向向右，A项错误；a点电势为零，b点电势为4V,故ba间的电势差为4V;则由欧姆定律可知流过R2的电流为I=·A=2A;根据电流结构可知I1只能流过R1,则R1两端的电势差U=1×4V=4V,故滑动变阻器两端的电势差为零，图示中相当于R1与R2并联，则等效电阻R等一RR=4×2R1+R24+2Q=32,B项错误；由B的分析可知滑动变阻器被短路，故改变滑片的位置不会影响电流的大小，也不会改变总电阻的大小，C项错误，D项正确。
