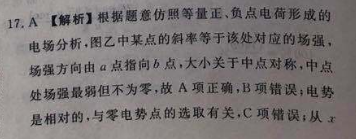

17.A【解析】根据题意仿照等量正、负点电荷形成的电场分析,图乙中某点的斜率等于该处对应的场强,场强方向由a点指向b点,大小关于中点对称,中点处场强最弱但不为零,故A项正确,B项错误;电势是相对的,与零电势点的选取有关,C项错误;从x1cm处到x=9cm处电势升高,电子逆着电场线运动,电场力对电子做正功,D项错误。

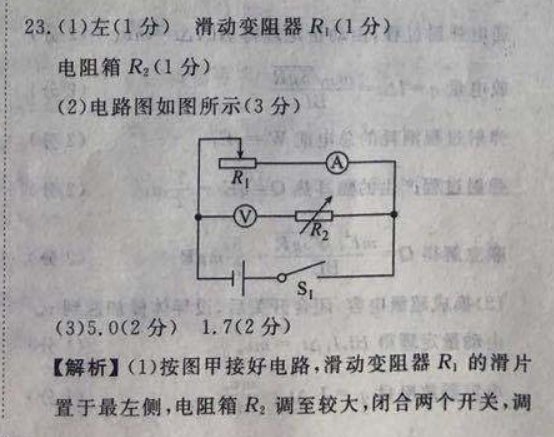

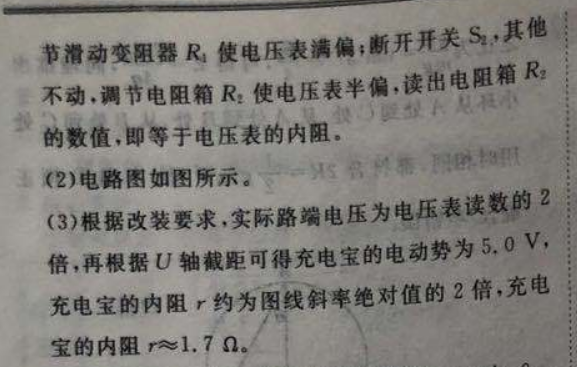

23.(1)左(1分)∠滑动变阻器R1(1分面电阻箱R2(1分)(2)电路图如图所示(3分)(3)5,0(2分)1.7(2分)【解析】(1)按图甲接好电路,滑动变阻器R1的滑片置于最左侧,电阻箱R2调至较大,闭合两个开关,调节滑动变阻器R4使电压表满偏;断开开关S,其他不动,调节电阻箱R2使电压表半偏读出电阻箱R的数值,即等于电压表的内阻。(2)电路图如图所示。(3)根据改装要求,实际路端电压为电压表读数的2倍,再根据U轴截距可得充电宝的电动势为5.0V,充电宝的内阻r约为图线斜率绝对值的2倍,充电宝的内阻r≈1.7。
